Mehr erfassen. Mehr Sicherheit. Mehr Energie.Plug&Play – Visualisieren & Analysieren
FlowBos Kameras – ganz unkompliziert
FlowBOS Kamera – Innovative & vielseitige Strömungsvisualisierung
Präzise Strömungsanalyse zur Sichtbarmachung nachhaltiger Brennstoffe – LaVision bietet mit den FlowBOS Kameras zwei hochentwickelte Systeme an, um Gasbewegungen z. B. in Wasserstoff- oder Ammoniakanwendungen sichtbar zu machen. Während die FlowBOS SE Kamera für flexible Einsatzbereiche mit variablen Arbeitsabständen optimiert wurde, ist die FlowBOS LD speziell für großflächige Messungen aus weiter Entfernung konzipiert. Beide Kameras arbeiten mit der Background Oriented Schlieren (BOS) Methode, um Gasströmungen und Gasausbreitung in Echtzeit sichtbar zu machen – und das ohne kontaminierende Partikel oder Rauchgase.

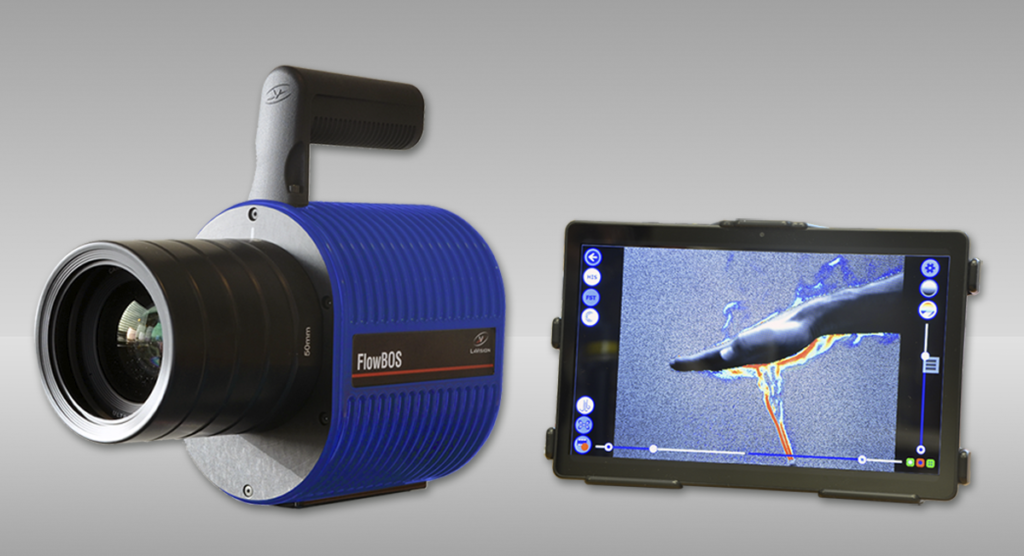

FlowBOS SE Kamera
Die flexible Allround-Kamera für eine Vielzahl von Strömungs-anwendungen mit variablen Messfeldern.
FlowBOS LD Kamera
Die Hochleistungs-Kamera für großflächige Messungen mit weit entfernten natürlichen Hintergründen.
Visualisierung unsichtbarer Gase – Detektion
von Wasserstoff und Ammoniak mit FlowBOS
Die FlowBOS-Technologie von LaVision ermöglicht eine einfache Visualisierung von Gasströmungen, die mit bloßem Auge nicht erkennbar sind. Besonders bei sicherheitskritischen Anwendungen, wie der Überwachung von Gasleckagen, ist eine zuverlässige, berührungslose Detektion essenziell.
Unsichtbare Gefahr sichtbar machen: Wasserstoff und Ammoniak sind farb- und geruchlos, wodurch Leckagen ohne geeignete Messsysteme schwer erkennbar sind.
Erhöhte Sicherheitsanforderungen: Wasserstoff ist hochentzündlich, Ammoniak giftig – eine frühzeitige Leckageerkennung ist entscheidend.
Industrielle Prozesskontrolle: Kontrolle von Gasverteilungen in Produktionsanlagen, Laboren & Kraftwerken.
Berührungslose & partikelfreie Messung: Keine Kontamination durch Aerosole oder chemische Reaktionen.
Schnelle und flächendeckende Analyse: Echtzeitvisualisierung großer Bereiche für effiziente Inspektionen.
Einsatzbereiche der FlowBOS Gaserkennung
Unsere Messsysteme sind für zahlreiche industrielle Anwendungen relevant:
Sichere Handhabung von Wasserstoff in Brennstoffzellen- und Tankanlagen
Prüfung von Kühlanlagen, Industrieprozessen und alternativen Brennstoffen
Gasanalyse in Forschung & Entwicklung:
Kontrolle von experimentellen Versuchen mit gasförmigen Brennstoffen
Schnelle Ortung von gefährlichen Gasaustritten in Industrie- und Verkehrsbereichen
FlowBOS für Wasserstoff und Ammoniak – Ihre Vorteile
- Frühzeitige Leckageerkennung – Reduziert Gefahren durch explosive oder toxische Gase
- Berührungslose Strömungsanalyse – Kein direkter Kontakt mit dem Gas erforderlich
- Sofortige Identifikation und Dokumentation der Gasbewegung
- Flexible Anwendung – Skalierbare Messbereiche für kleine Komponenten bis zu großflächigen Industrieanlagen
- Nahtlose Integration – Kompatibel mit bestehenden Sicherheits- und Monitoring-Systemen
Systemeigenschaften
- Sensitives Imaging für thermische und gasförmige Strömungen: Kein Einsatz von Partikeln oder Aerosolen notwendig
- Echtzeit-Visualisierung: Strömungen und Temperaturverteilungen sofort sichtbar
- Variable Messfelder: Anpassung an verschiedene Anwendungsgrößen und Umgebungen
- Intuitive Touchpad-Bedienung: Steuerung und Live-Visualisierung über ein abnehmbares Tablet
- Gesundheitlich unbedenkliches Tracergas: BOS Air mit idealem Folgeverhalten für natürliche Luftströmungen
- Höchste Skalierbarkeit: Messungen im Nah- und Fernbereich mit flexiblen Kameraeinstellungen
- Flexibel in der Sensitivität: Anpassung an verschiedene Luftströmungsgeschwindigkeiten und Messumgebungen
- Vibrationskorrektur & Low-Noise-Mode: Erfassung kleinster Strömungssignale mit höchster Präzision

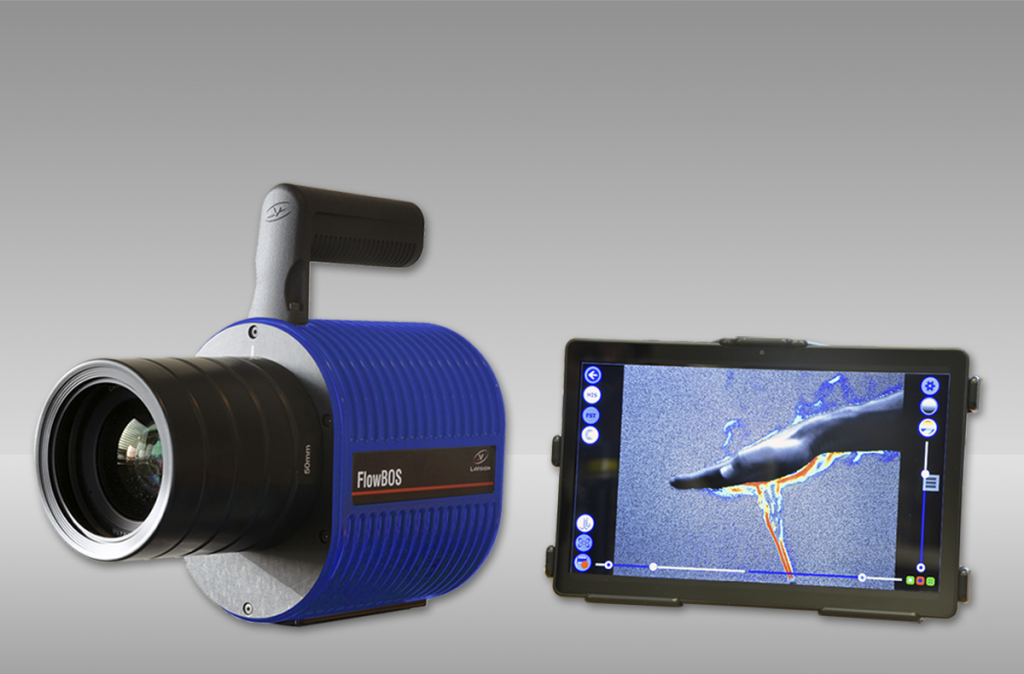

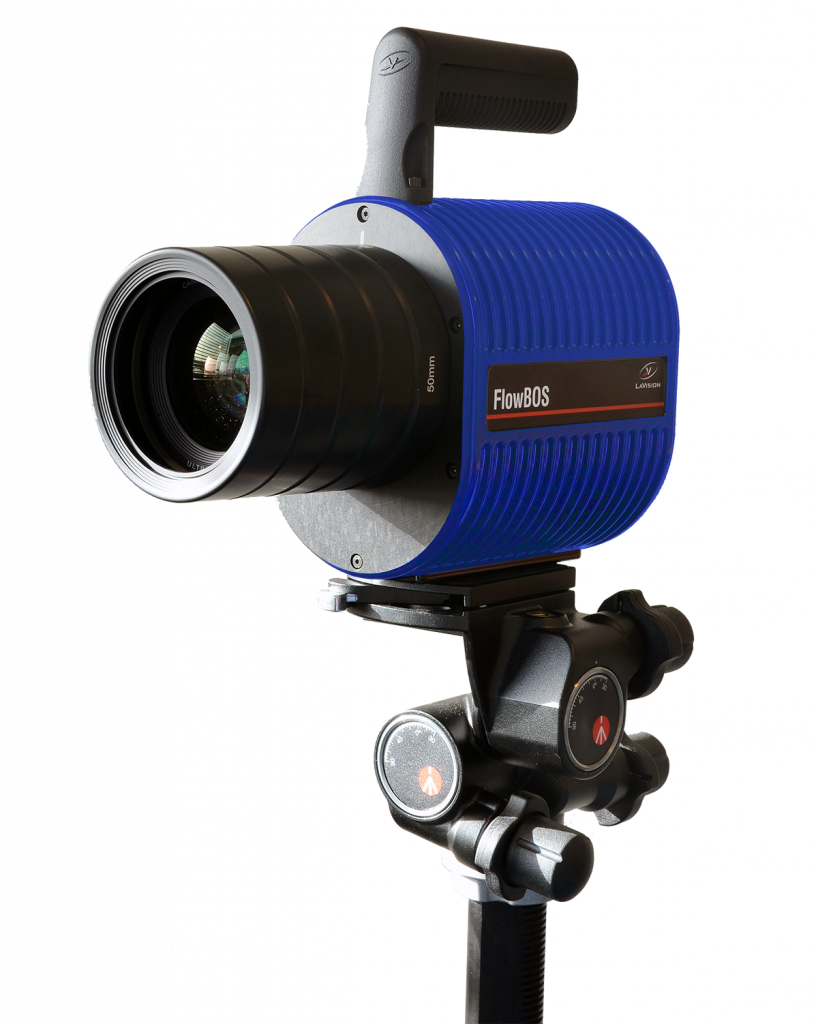

FlowBOS Kamera SE
Diese äußerst vielseitige Kamera wird zur Erkennung von Lecks, zur Anzeige von Wärmeströmen in Fahrgasträumen und zur Überwachung von Klimaanlagen eingesetzt.

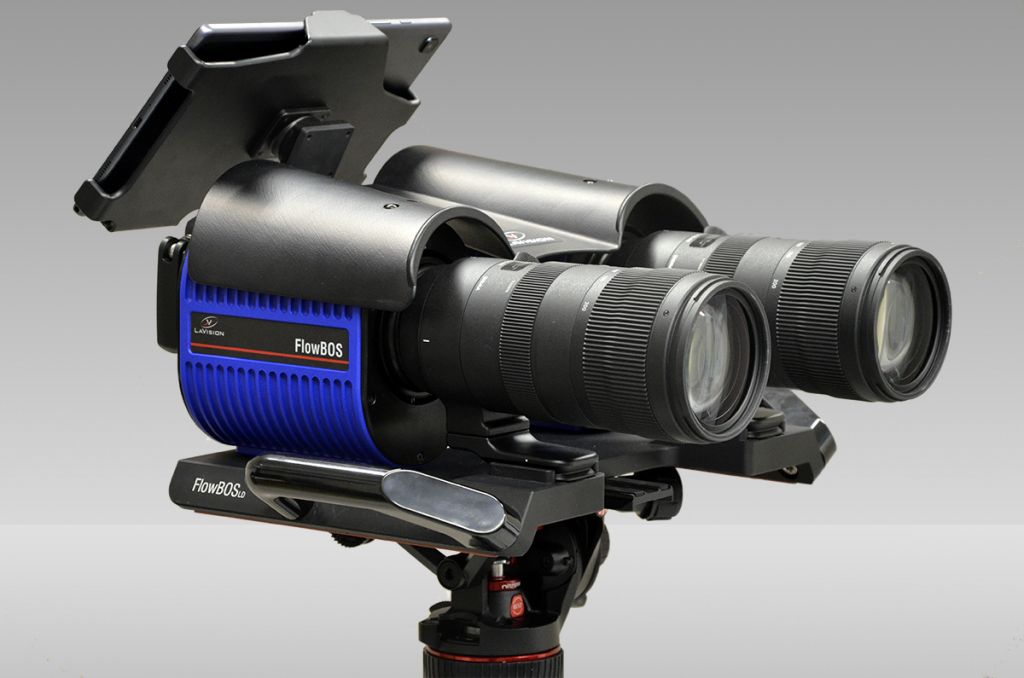

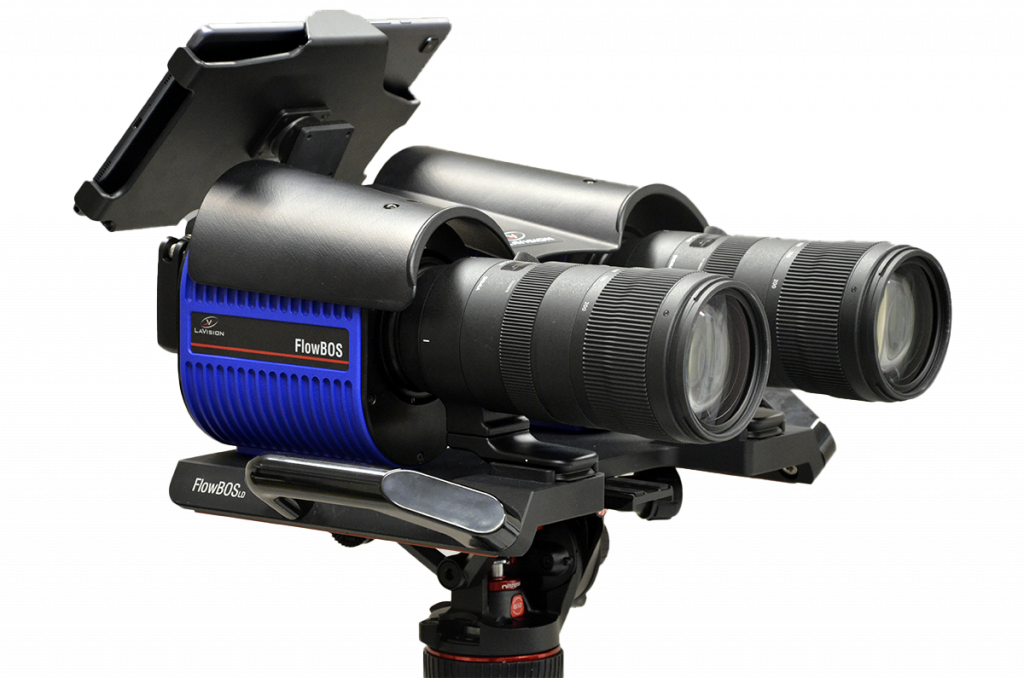

FlowBOS LD Kamera – Zuverlässige
BOS-Messung auf großen Distanzen
Besonders geeignet ist sie für großflächige Outdoor-Anwendungen, etwa zur zuverlässigen Detektion und Überwachung von Wasserstoffemissionen an Pipelines, Pumpstationen sowie Lager- und Produktionsanlagen.
FlowBOS Kameras – Technische Spezifikationen
Parameter | FlowBOS Kamera SE | FlowBOS Kamera LD |
|---|---|---|
Arbeitsabstand | 0,5 m bis ∞ (unendlich) | 0,5 m bis ∞ (unendlich) |
Optimaler Messabstand | 10 % bis 80 % des Arbeitsabstands | 25 % bis 80 % des Arbeitsabstands |
Detektierbarer Temperaturunterschied | > 2 K (bei thermischen Strömungen) | > 2 K (bei thermischen Strömungen) |
BOS-Gaskonzentration | > 5 %* Seedgas-Konzentration (*bei laminarer Strömung und Standard-Arbeitsabstand) | > 5 %* Seedgas-Konzentration (*bei laminarer Strömung und Standard-Arbeitsabstand) |
Räumliche Auflösung | 1 % des Sichtfeldes (z.B. 1 cm bei 1 m Sichtfeld) | 1 % des Sichtfeldes (z.B. 1 cm bei 1 m Sichtfeld) |
Kamera-Sensor | 12 MPix, rauscharm, 12 Bit | 2 x 12 MPix, rauscharm, 12 Bit |
Live-Video | 25 fps, Full-HD (mpeg4) | 5 fps, Full-HD (mpeg4) |
Maximale Aufnahmedauer | 20 Stunden | 20 Stunden |
Kameraeinheit | 250 × 220 × 110 mm³ (IP44) | 510 x 425 x 285 mm³ (IP44) |

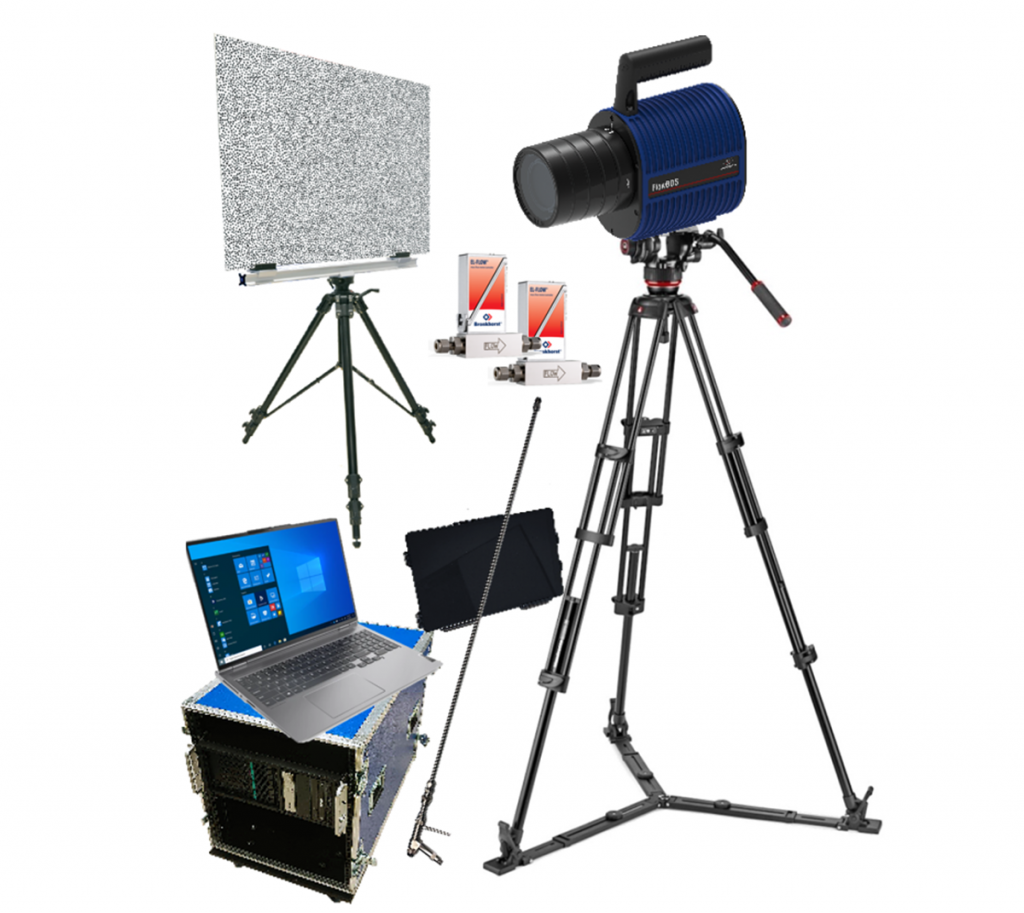

Software & Zubehöroptionen
Benutzerfreundliche FlowBOS für einfache Einrichtung, Live-Ansicht, Aufnahme und Analyse
Leckage-Detektion in Wasserstoff-Infrastrukturen: Sichere Handhabung von Wasserstoff in Brennstoffzellen- und Tankanlagen
Überwachung von Ammoniakverteilung: Prüfung von Kühlanlagen, Industrieprozessen und alternativen Brennstoffen
Gasanalyse in Forschung & Entwicklung: Kontrolle von experimentellen Versuchen mit gasförmigen Brennstoffen
Sicherheitstechnik & Katastrophenschutz: Schnelle Ortung von gefährlichen Gasaustritten in Industrie- und Verkehrsbereichen
Wir bringen Ihre Anwendungen durch innovative Gasströmungsvisualisierung voran!
Die Zukunft gehört den nachhaltigen Brennstoffen – mit LaVision setzen Sie auf höchste Präzision, Effizienz und Sicherheit zur optimalen Nutzung innovativer Energieträger.
