Präzise Einspritzung. Kontrollierte Verbrennung.
Maximale Effizienz.Optische Qualitätssicherung und Produktionsüberwachung von Kraftstoffeinspritz-Systemen
Maximale Präzision in der Qualitätskontrolle – Effiziente & nachhaltige Kraftstoffeinspritzung
Die Qualität der Kraftstoffzerstäubung und Einspritzung ist entscheidend für die Effizienz, Leistungsfähigkeit und Umweltfreundlichkeit von Verbrennungsmotoren. Ein ungleichmäßiges Sprühmuster, fehlerhafte Kraftstoffverteilung oder inkonsistente Tröpfchengrößen können die Verbrennungseffizienz erheblich beeinträchtigen und den Schadstoffausstoß erhöhen.
Mit den hochpräzisen optischen Messsystemen von LaVision stellen Sie sicher, dass Ihre Kraftstoffeinspritzsysteme höchsten Anforderungen entsprechen. Ob für Dieseleinspritzung, Benzindirekteinspritzung oder alternative Brennstoffe wie Wasserstoff und Ammoniak – unsere modularen Systeme ermöglichen eine vollständige Qualitätskontrolle für alle Arten von Kraftstoffzerstäubung und Einspritztechnologien.
Stetige Qualitätskontrolle verschafft Ihnen entscheidende Vorteile
- Die Qualität von Kraftstoffsprays beeinflusst maßgeblich die Effizienz, Leistung und Emissionswerte eines Motors.
- Präzise Echtzeit-Messungen helfen dabei, Einspritzfehler frühzeitig zu erkennen, Ausschuss zu minimieren und die Produktionsprozesse zu optimieren.
- Insbesondere bei neuen Brennstoffen wie Wasserstoff oder E-Fuels sind exakte Einspritzanalysen entscheidend für eine effiziente und saubere Verbrennung.
Intelligente Qualitätskontrolle mit der Quality Control Software – Nahtlose Integration in die Produktion
Die LaVision Quality Control Software in Kombination mit dem SprayMaster inspex ermöglicht eine automatisierte, präzise und durchgängige Qualitätsprüfung von Einspritz- und Kraftstoffsprühprozessen. Alle relevanten Sprühparameter werden in Echtzeit erfasst, analysiert und direkt in die Produktionssteuerung integriert. Abweichungen erkennt das System sofort und passt Prüfabläufe automatisch an – für eine gleichbleibend hohe Produktqualität. Die integrierte Remote-Funktion erlaubt eine standortunabhängige Überwachung sowie eine schnelle Fehleranalyse. Dank flexibler Anbindung an bestehende Systeme reduziert die Lösung manuelle Prüfaufwände deutlich und sorgt für mehr Effizienz in der Serienproduktion.
Umfassende Messung aller wichtigsten Parameter
- Ermittelt Geometriedaten aus Lichtschnitt-, Sprühstrahl-Aufnahmen sowie global beleuchteten Spray Bildern.
- Abhängig von der optischen Anordnung liefert DaVis Daten über das Spray Muster (Radiale Schnitte) oder über die Strahlform (axiale Schnitte).
- Bei der Analyse von Mehrlochdüsen werden die Geometriedaten für jeden Spray Strahl separat bestimmt.
- Einspritzverhalten & Spray-Dynamik – Bewertung von Strömungseffekten zur Effizienzsteigerung.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenEchtzeit-Daten für Produktionssteuerung mit präzisem Qualitätsmanagement
1.
2.
3.
Anbindung an Produktionssteuerung – Integration in bestehende Systeme für maximale Effizienz.
Intelligente Qualitätskontrolle mit der LaVision Quality Control Software
Die LaVision QC-Software ist das zentrale Element für eine effiziente, automatisierte und lückenlose Qualitätsprüfung von Kraftstoffeinspritzungen. Sie ermöglicht die nahtlose Datenerfassung, Analyse und Dokumentation aller relevanten Sprühparameter und sorgt für eine konsistente und normgerechte Qualitätssicherung – vom ersten Test bis zur Serienproduktion.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenDer richtige Partner für Ihre Produktqualität
Führende Automobilhersteller (OEMs), Systemlieferanten und Motorenentwickler setzen weltweit auf unsere Messtechnologien zur Überwachung, Optimierung und Qualitätssicherung in der industriellen Produktion. Durch die vollständige Integration unserer Messsysteme mit der leistungsstarken DaVis Quality Control Software begleiten wir unsere Partner von der Forschung & Entwicklung (F&E) über das Qualitätsmanagement (QC) bis zur Inline-Qualitätsmessung in der laufenden Produktion.
Optimale Kraftstoffverteilung: Maximale Verbrennungs-effizienz bei minimalen Emissionen
Reduzierung von Leistungsverlusten & Kraftstoffverbrauch: Bessere Gemischbildung für effizientere Motoren
Kontrollierte Partikel- & Tröpfchengrößenverteilung: Gleichmäßige Einspritzung ohne Leistungsverlust
Automatisierte Qualitätssicherung: Reproduzierbare & objektive Messergebnisse für höchste Produktstandards
Eingesetzte optische Messverfahren zur Online-Qualitätssicherung in der Produktion von Einspritzsystemen

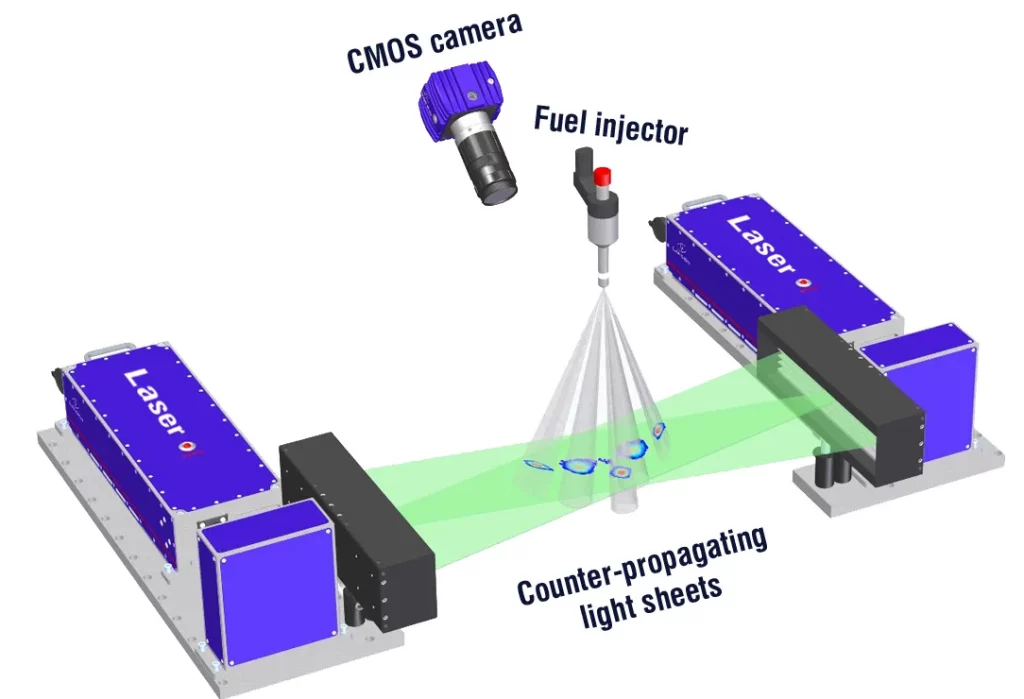

SprayMaster inspex
Das Universalsystem für die Kraftstoff-Sprüh-Analyse
Der SprayMaster inspex ist das modulare Hochpräzisionssystem für die Sicherstellung der Produktionsqualität von Kraftstoffsprays und Einspritzsystemen. Seine optischen Messverfahren ermöglichen die detaillierte Inline-Analyse von Sprühbild und Sprühkegel, um die Produktqualität gleichbleibend sicherzustellen. Alle Messdaten werden in Echtzeit bereitgestellt und Abweichungen von Referenzwerten können mithilfe der optischen Analysen schnell ermittelt werden.
System & Komponenten
Messgrößen & Analysebereiche
Sprühbild-Geometrie:
Das Sprühbild ist entscheidend für die Funktion und Effizienz eines Einspritzsystems. Der SprayMaster ermöglicht die detaillierte Analyse von Homogenität, Größe und Form des Sprühbildes, um sicherzustellen, dass die Einspritzung verschiedenster Kraftstoffe eine gleichmäßige und kontrollierte Verteilung aufweist:
- Fläche des Sprühbildes und äquivalenter Durchmesser
- Massenkreis Durchmesser entsprechend SAE Definition
- Schwerpunktlage relativ zur Düsenachse
- kürzester und längster Radius im Sprühbild
- Diagramme über die Radial- und Winkelverteilung des Kraftstoff-Sprühstrahls
Sprühkegel-Analyse:
Das System misst präzise den Kegelwinkel, die Eindringtiefe und die Symmetrie des Kraftstoff-Sprühstrahls, um die optimale Sprühverteilung für verschiedene Anwendungsbereiche sicherzustellen:
- Spray Kegelwinkel an einer vorgegebenen Entfernung zur Düse
- Kippwinkel als Ablenkung von der Düsenachse
- beide Teilwinkel zur Symmetrie und Hauptrichtung des Spray Strahls
- Eindringtiefe des Spraykegels auch zeitaufgelöst
- Winkelverteilung der Sprühintensität als Maß für die Gleichverteilung
Optimiert für Inline-Anwendungen
- Durchgängige Kontrolle – Zuverlässige Messmethoden zur kontinuierlichen Überwachung des Einspritzverhaltens
- Digitale & reproduzierbare Ergebnisse – Vergleichbarkeit mit Referenzsprühbildern für konsistente Prozesssicherheit
- Automatische Prüfberichte – Effiziente Dokumentation und Archivierung aller Messwerte
- Robuste Auswertung – Durch intelligente Algorithmen der DaVis-Software
- Kollaboratives Arbeiten – Unterstützung durch die leistungsstarke DaVis-Software, inklusive kostenlosem DaVis Viewer
- Flexible Einsetzbarkeit – Inline, atline oder online nutzbar – je nach Produktionsprozess
Inline-Präzisionsmessungen für Motoreinspritzsysteme in der Automobilproduktion
- Optimierung von Kraftstoffeinspritzsystemen:
Sicherstellung gleichmäßiger Einspritzmuster für eine verbesserte Verbrennung. - Erfassung neuer Brennstoffe wie Wasserstoff & E-Fuels:
Hochpräzise Analyse für die Entwicklung emissionsfreier Antriebssysteme. - Automatisierte Qualitätskontrolle in der Motorenproduktion:
Reduzierung von Ausschuss und Maximierung der Produktionsqualität. - Lückenlose Rückverfolgbarkeit & Datenintegration:
Vollständige Prozesskontrolle durch digitale Messsysteme.
LaVision – Ihr Partner für automatisierte
Online QC-Messungen weltweit
- Über drei Jahrzehnte Erfahrung in der industriellen Messtechnik
- Messtechnik-Partner führender Automobilhersteller und Maschinenbauer
- Technologieführer in optischer Präzisionsmessung für Kraftstoffsprays und Einspritzsystemen
- Individuell angepasste Lösungen für Online, Inline- und Atline-Qualitätskontrollen
Intelligente Qualitätskontrolle mit der LaVision Quality Control Software – Nahtlose Online-Integration in die Produktion
Vorteile der LaVision Quality Control Software für Ihr Qualitätsmanagement
- Automatisierte Messdatenverarbeitung:
Erfassung, Analyse und Vergleich aller relevanten Sprühparameter in einer zentralen Plattform - Online-Überwachung und Steuerung:
Live-Daten fließen direkt in die Produktionssteuerung zur sofortigen Prozessoptimierung - Normgerechte Qualitätssicherung:
Dokumentation nach internationalen Standards zur einfachen Rückverfolgbarkeit und Auditierung - Dynamische Fehleranalyse:
Automatische Erkennung von Abweichungen in Sprühbild, Sprühkegel und Partikelverteilung - Effizienzsteigerung durch Automatisierung:
Schnellere Prüfzyklen und höhere Testkapazitäten durch digitale Prozesse - Langfristige Prozessoptimierung:
Kontinuierliche Verbesserung von Produktqualität und Produktionsstabilität
Optimale Inline Zusammenarbeit mit dem SprayMaster inspex
- Automatische Datenerfassung und Synchronisation:
Keine manuelle Übertragung notwendig, minimiert Fehlerquellen - Echtzeit-Analyse und Vergleichbarkeit:
Präzise Abweichungsanalyse für eine sofortige Qualitätsbewertung - Flexibilität für unterschiedliche Testanforderungen:
Anpassbare Prüfparameter für verschiedene Produkte und Applikationsmethoden - Zentrale Rezeptverwaltung:
Einheitliche Prüfabläufe für mehrere Produktionslinien
Atline, Inline und Online-Produktionsüberwachung – Maximale Kontrolle in Echtzeit
- Live-Monitoring:
Lückenlose Echtzeitüberwachung der Sprühqualität direkt in der Produktionslinie - Automatische Korrekturen:
Prozessabweichungen werden direkt erkannt und an die Steuerung weitergegeben - Industriekompatible Schnittstellen:
Unterstützung von Modbus, TCP/IP und 24 V I/O für einfache Maschinenintegration - Datenintegration in bestehende ERP- und QM-Systeme:
Vollständige Nachverfolgbarkeit und Analyse in der Produktionssteuerung
Leistungsstarke Features für maximale Kontrolle
- Automatisierte Bildaufnahme und Analyse:
Vollautomatische Erfassung und Berechnung von Sprühbild, Sprühkegel und Partikelverteilung - Benutzerdefinierte Operator- und Administrator-Interfaces:
Individuell anpassbare Bedienoberflächen für unterschiedliche Nutzergruppen - Rezeptbasierte Tests für schnellen Produktwechsel:
Vereinfachte Prüfverfahren für verschiedene Sprühprodukte - Vergleich mit Referenzmustern sowie Toleranzen:
Präzise Abweichungsanalyse für normgerechte Qualitätssicherung - Zentrale Datenverwaltung und Exportfunktionen:
Einheitliches Datenmanagement für tabellarische Ergebnisse, Spraybilder und Prüfberichte - Maschinensteuerung über standardisierte Protokolle:
Nahtlose Integration in automatisierte Produktionsprozesse
LaVision Quality Control- und Remote-Software:
Online überwachte optimale Sprüh-Performance für Ihre Produktionslinie Fuel-Injektion
Echtzeit-Datenübertragung: Kontinuierliche Analyse der Sprühqualität
Automatische Prozessanpassung: Selbstständige Optimierung
bei Abweichungen
Industriekompatible Schnittstellen Modbus,
TCP/IP, 24 V I/O
Zentrale Steuerung & Monitoring: Fernzugriff
auf mehrere Linien
Kompatibel mit Datenbanken und QM-Systemen: Vollständige Messdaten-Rückverfolgung
Intelligente Warnfunktion: Automatische Meldung bei Prozessabweichungen
Vorteile der LaVision-Lösung für die Produktionsqualität
- Maximale Produktionssicherheit – Vollautomatisierte, reproduzierbare Messungen ohne manuelle Eingriffe.
- Reduzierung von Ausschuss und Nacharbeit – Fehlererkennung in Echtzeit für eine optimierte Produktion.
- Nahtlose Integration in Produktionslinien – Anbindung an bestehende Steuerungssysteme für einen reibungslosen Ablauf.
- Langfristige Prozessoptimierung – Automatische Datenerfassung zur kontinuierlichen Qualitätsverbesserung.
Zuverlässige Inline-Messlösungen für maximale Produktionssicherheit
LaVision kombiniert optische Messsysteme mit intelligenter QC-Software und Remote-Prozessüberwachung. So lassen sich Sprüh- und Partikeleigenschaften inline erfassen, automatisch bewerten und in Echtzeit dokumentieren – für eine nahtlose Qualitätskontrolle Ihrer Technologie zur Kraftstoff-Einstritzung, reduzierten Ausschuss und stabile Produktionsprozesse rund um die Uhr.
