Gasverluste erkennen. Wärmeströmungen analysieren.
Prozesse optimieren.FlowBOS Kameras machen
unsichtbare Strömungen sichtbar
Mit Sicherheit eine FlowBOS-Kamera
LaVision bietet mit der FlowBOS SE (Standard Edition) Kamera und der FlowBOS LD (Large Distance) Kamera zwei hochentwickelte und skalierbare Systeme speziell zur Erkennung und Analyse von Gasleckagen an. Die FlowBOS SE eignet sich besonders für flexible Einsatzbereiche in der Produktion und Forschung, während die FlowBOS LD speziell für großflächige Anwendungen an Pipelines und weitläufigen Industrieanlagen entwickelt wurde. Beide Kameras arbeiten mit der Background Oriented Schlieren (BOS) Methode, um Gasleckagen, wie Wasserstoff und Ammoniak, in Echtzeit sichtbar zu machen – vollständig berührungslos.

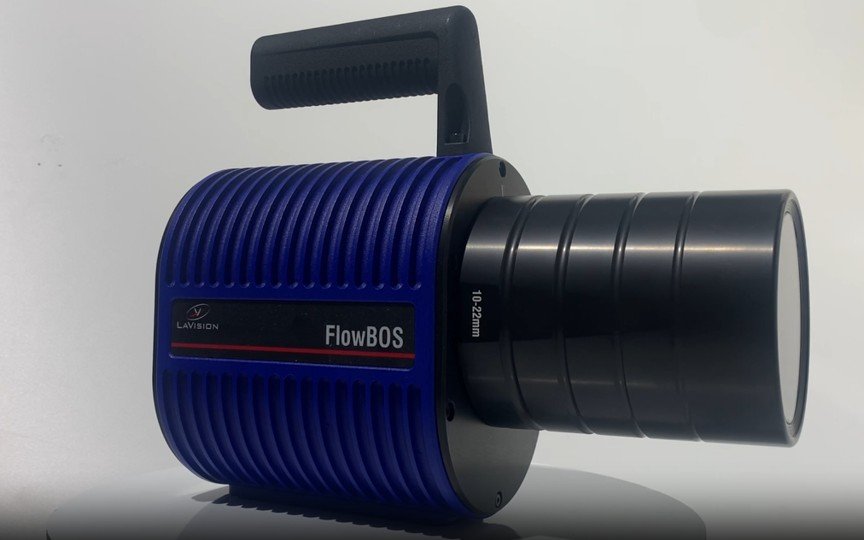

FlowBOS SE Kamera
Die vielseitige Kamera für industrielle Anwendungen, Labore und Produktionsbereiche mit variablen Messfeldern.
FlowBOS LD Kamera
Die leistungsstarke Kamera speziell für großskalig Messungen an Pipelines und weitläufigen Industrieanlagen mit natürlichen Hintergründen.
Skalierbare Visualisierung – Zuverlässige Detektion von Wasserstoff & Ammoniak mit FlowBOS
Die FlowBOS-Technologie von LaVision ermöglicht eine schnelle, berührungslose und großflächige Visualisierung von Gasleckagen, die mit bloßem Auge unsichtbar sind. Gerade bei weitläufigen und komplexen Industrieanlagen und Pipelines ist eine zuverlässige, skalierbare und präzise Detektion unverzichtbar.
Warum ist die Leckagedetektion so wichtig?
Leckage-Detektion – Sichere Handhabung von Wasserstoff in Brennstoffzellen- und Tankanlagen
Überwachung von Ammoniakverteilung – Prüfung von Kühlanlagen, Industrieprozessen und alternativen Brennstoffen
Gasanalyse in Forschung & Entwicklung – Kontrolle von experimentellen Versuchen mit gasförmigen Brennstoffen
Brandprävention & Sicherheit – Erkennung von gefährlichen Hitzestaus und Defekten
FlowBOS für die großflächige Sicherheit Ihrer gasführenden Industrieanlagen – Ihre Vorteile
- Frühzeitige Leckageerkennung – Reduziert Gefahren durch explosive oder toxische Gase
- Berührungslose Strömungsanalyse – Kein direkter Kontakt mit dem Gas erforderlich
- Sofortige Identifikation und Dokumentation der Gasbewegung
- Flexible Anwendung – Skalierbare Messbereiche für kleine Komponenten bis zu großflächigen Industrieanlagen
- Nahtlose Integration – Kompatibel mit bestehenden Sicherheits- und Monitoring-Systemen
Systemeigenschaften
Einfach zu bedienen. Plug-and-Play Inbetriebnahme – Schnelles Setup ohne aufwendige Kalibrierung. Die Visualisierung ihres Strömungsprozesses ist dabei einfach wie eine Filmaufnahme: Richten Sie die FlowBOS Kamera auf das Hintergrundmuster aus, um die mit dem Auge unsichtbare Luftströmung davor sowie deren zeitliche Bewegung zu erfassen.
Sensitives Imaging für thermische und gasförmige Strömungen – Kein Einsatz von Partikeln oder Aerosolen notwendig

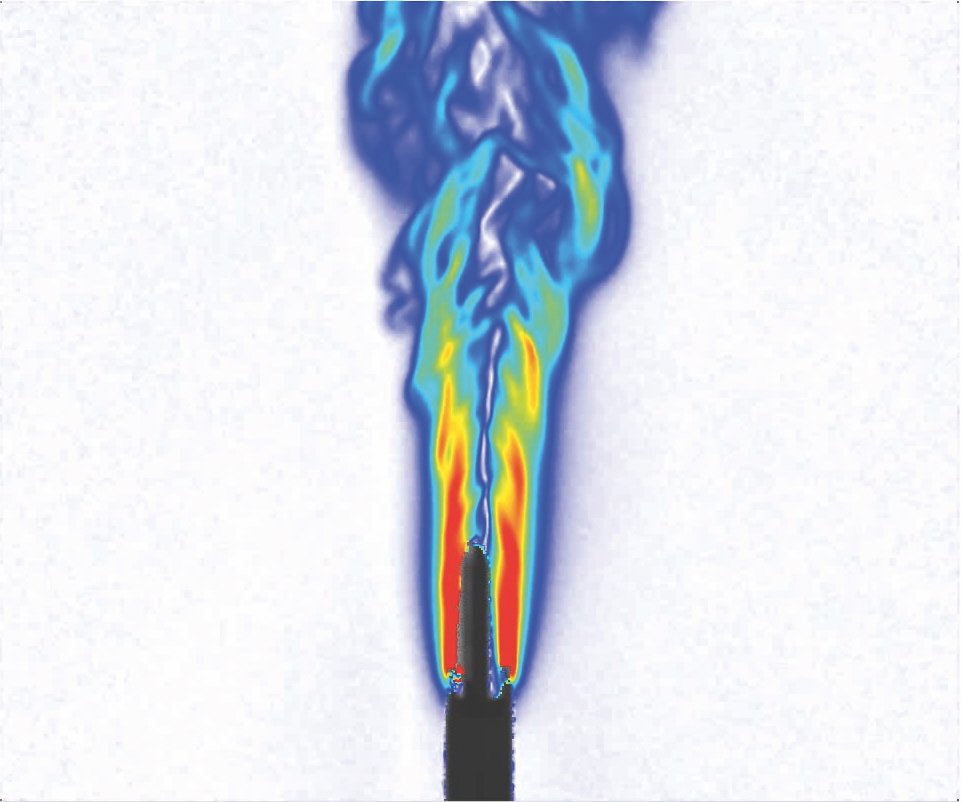

Echtzeit-Visualisierung – Strömungen und Temperaturverteilungen sofort sichtbar
Variable Messfelder – Anpassung an verschiedene Anwendungsgrößen und Umgebungen
Intuitive Touchpad-Bedienung – Steuerung und Live-Visualisierung über ein abnehmbares Tablet
Gesundheitlich unbedenkliches Tracergas – BOS Air mit idealem Folgeverhalten für natürliche Luftströmungen
Höchste Skalierbarkeit – Messungen im Nah- und Fernbereich mit flexiblen Kameraeinstellungen
Flexibel in der Sensitivität – Anpassung an verschiedene Luftströmungsgeschwindigkeiten und Messumgebungen
Vibrationskorrektur & Low-Noise-Mode – Erfassung kleinster Strömungssignale mit höchster Präzision
FlowBOS Kameras – Technische Spezifikationen
Parameter | FlowBOS Kamera SE | FlowBOS Kamera LD |
|---|---|---|
Arbeitsabstand | 0,5 m bis ∞ (unendlich) | 0,5 m bis ∞ (unendlich) |
Optimaler Messabstand | 10 % bis 80 % des Arbeitsabstands | 25 % bis 80 % des Arbeitsabstands |
Detektierbarer Temperaturunterschied | > 2 K (bei thermischen Strömungen) | > 2 K (bei thermischen Strömungen) |
BOS-Gaskonzentration | > 5 %* Seedgas-Konzentration (*bei laminarer Strömung und Standard-Arbeitsabstand) | > 5 %* Seedgas-Konzentration (*bei laminarer Strömung und Standard-Arbeitsabstand) |
Räumliche Auflösung | 1 % des Sichtfeldes (z.B. 1 cm bei 1 m Sichtfeld) | 1 % des Sichtfeldes (z.B. 1 cm bei 1 m Sichtfeld) |
Kamera-Sensor | 12 MPix, rauscharm, 12 Bit | 2 x 12 MPix, rauscharm, 12 Bit |
Live-Video | 25 fps, Full-HD (mpeg4) | 5 fps, Full-HD (mpeg4) |
Maximale Aufnahmedauer | 20 Stunden | 20 Stunden |
Kameraeinheit | 250 × 220 × 110 mm³ (IP44) | 510 x 425 x 285 mm³ (IP44) |

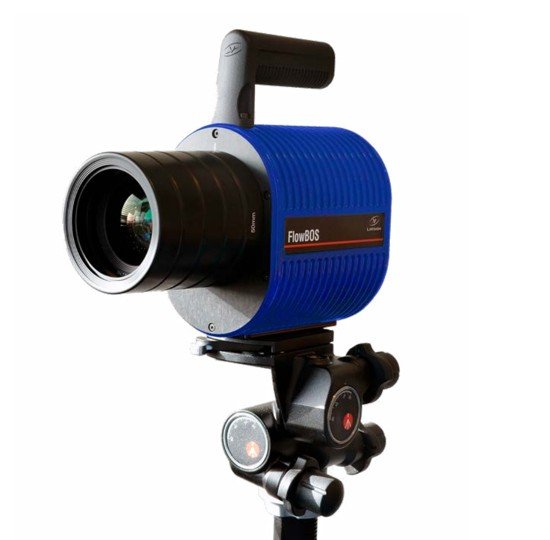

FlowBOS SE Kamera – Kompakte BOS-Lösung für stationäre Anwendungen
Die FlowBOS SE Kamera ist auf den dauerhaften Einsatz in stationären BOS-Applikationen ausgelegt. Sie kombiniert hohe Bildqualität mit einem kompakten Gehäuse, das sich ideal für die Integration in bestehende Messumgebungen eignet. Dank flexibler Montageoptionen, netzwerkfähiger Steuerung und wartungsarmem Betrieb liefert sie verlässliche Messergebnisse über längere Zeiträume – etwa zur kontinuierlichen Überwachung von Wasserstofflecks in Prüfumgebungen, Laboren oder Technikräumen.

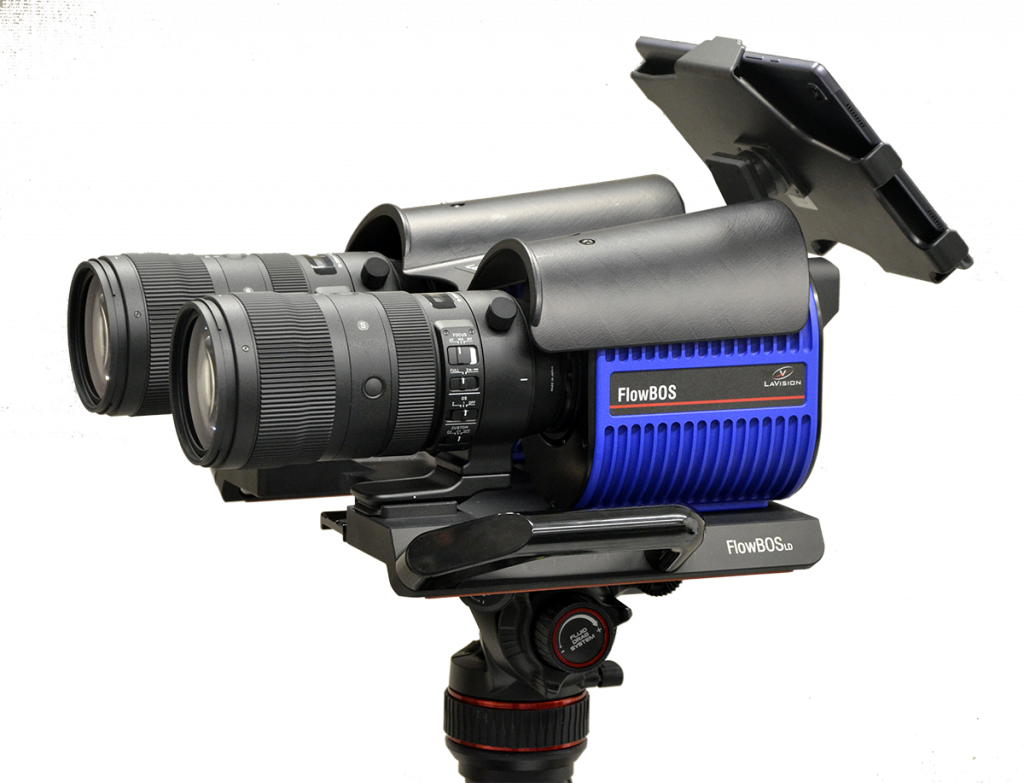

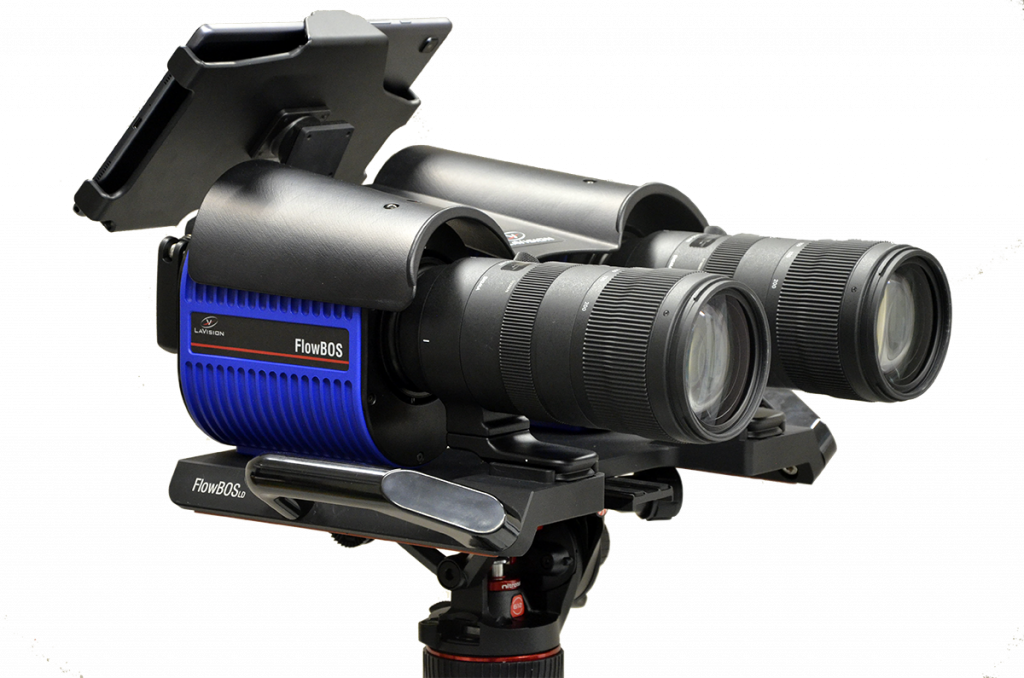

FlowBOS LD Kamera – Zuverlässige BOS-Messung
auf großen Distanzen
Die FlowBOS LD Kamera wurde speziell für anspruchsvolle BOS-Messungen bei großen Messabständen und dynamischen Hintergründen entwickelt. Durch ihre robuste Bauweise (IP44), wechselbare Objektive und das abnehmbare Tablet bietet sie intuitive Steuerung und interaktive Visualisierung direkt vor Ort. Besonders geeignet ist sie für großflächige Outdoor-Anwendungen, etwa zur zuverlässigen Detektion und Überwachung von Wasserstoffemissionen an Pipelines, Pumpstationen sowie Lager- und Produktionsanlagen.
Software & Zubehöroptionen
Benutzerfreundliche FlowBOS-Software zur schnellen Einrichtung, Live-Visualisierung, Videoaufnahme
und Schwingungskorrektur sowie Analysefunktionen

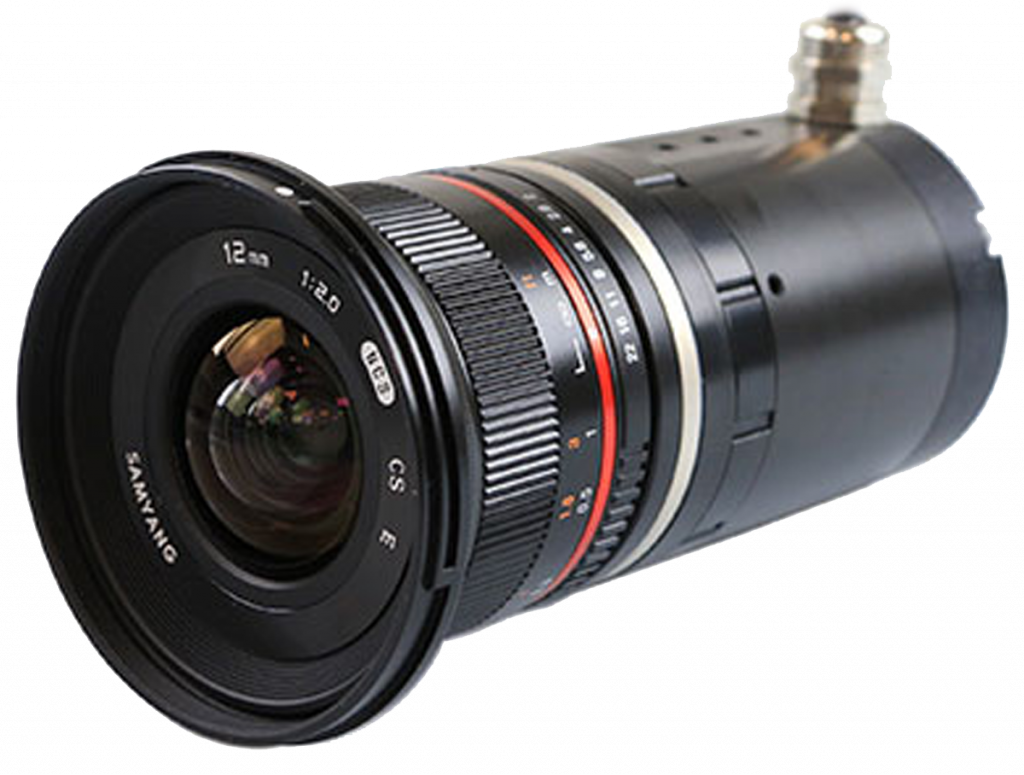

Wechselbare Objektive für flexible Anpassung von Arbeitsabstand und Sichtfeld
Optionale Handheld-Seed-Geräte und softwaregesteuerte Durchflussmesser
Tracergas entweder lokal mischbar oder vorab gemischt beim Gasanbieter erhältlich
Verschiedene BOS-Mustervarianten zur optimalen Anpassung an räumliche Gegebenheiten
Optionales Reinraumgehäuse mit Filterlüfter zur Vermeidung von Partikelkontamination

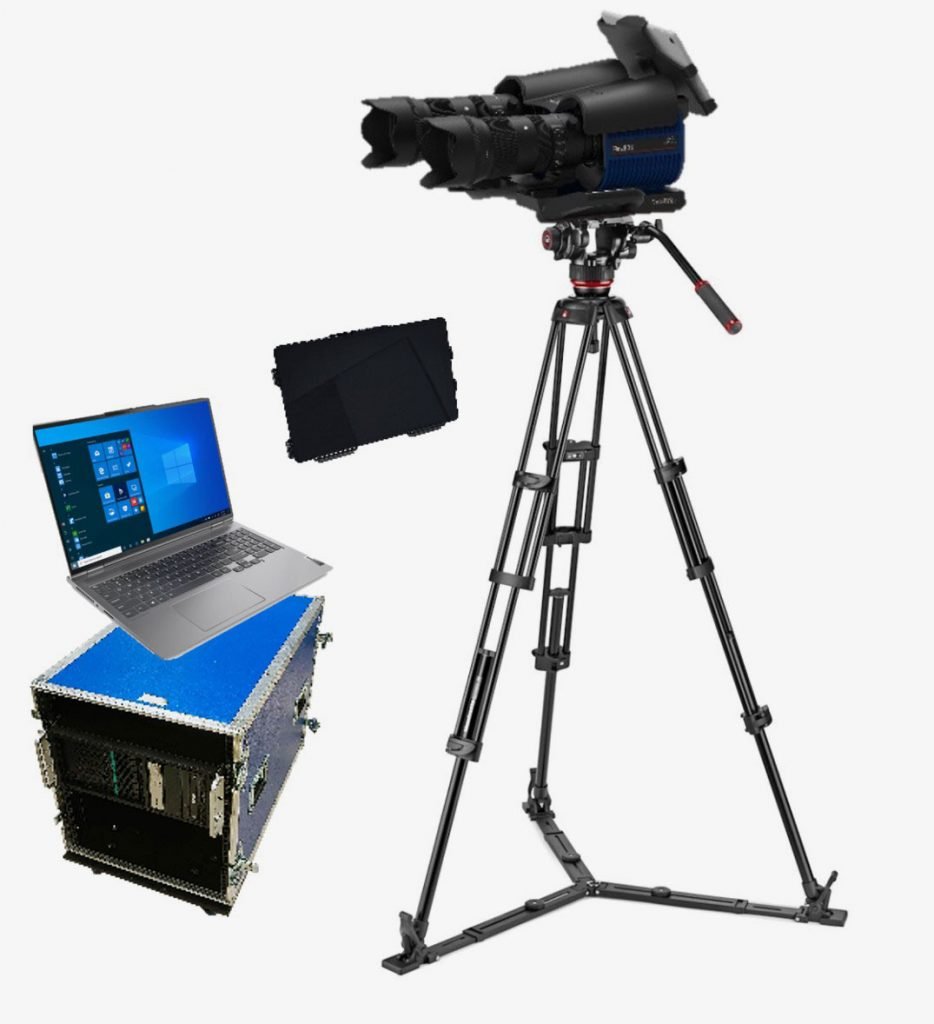

FlowBOS Control Unit – Robustes Steuerungssystem mit Trolley für einfache Handhabung und Transport
Mobile Steuerungseinheit – Laptop-PC & abnehmbares Tablet für interaktive Ansicht und Kameraeinstellungen
