Mehr sehen. Mehr analysieren. Mehr kontrollieren.Optimieren Sie Ihre Reinraumprozesse
durch partikelfreie Strömungsanalysen
FlowBOS Camera CR für Strömungsvisualisierungen
im Reinraum - komplett kontaminationsfrei.
Unsichtbare Strömungen sichtbar machen

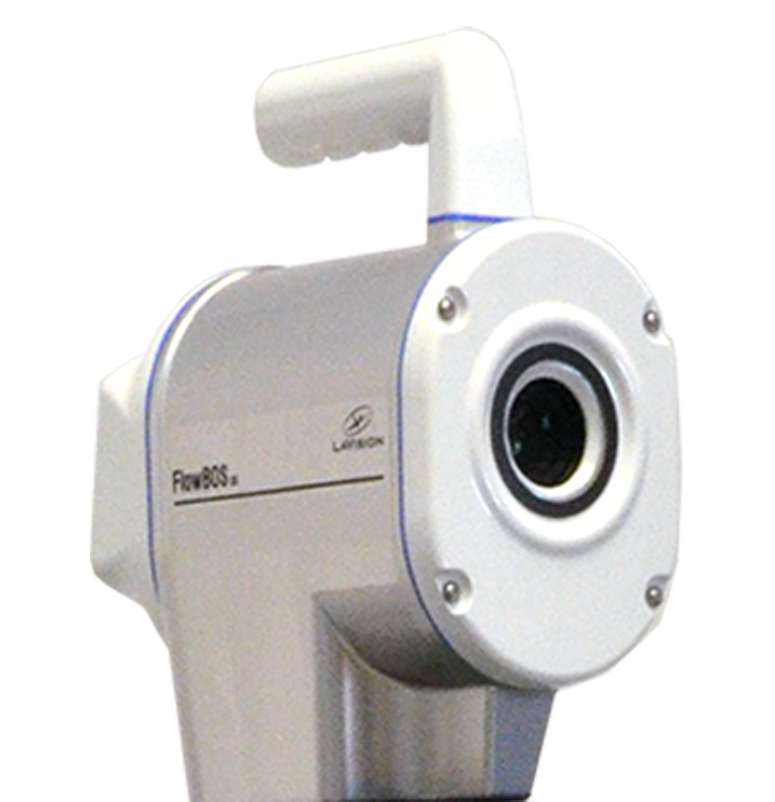

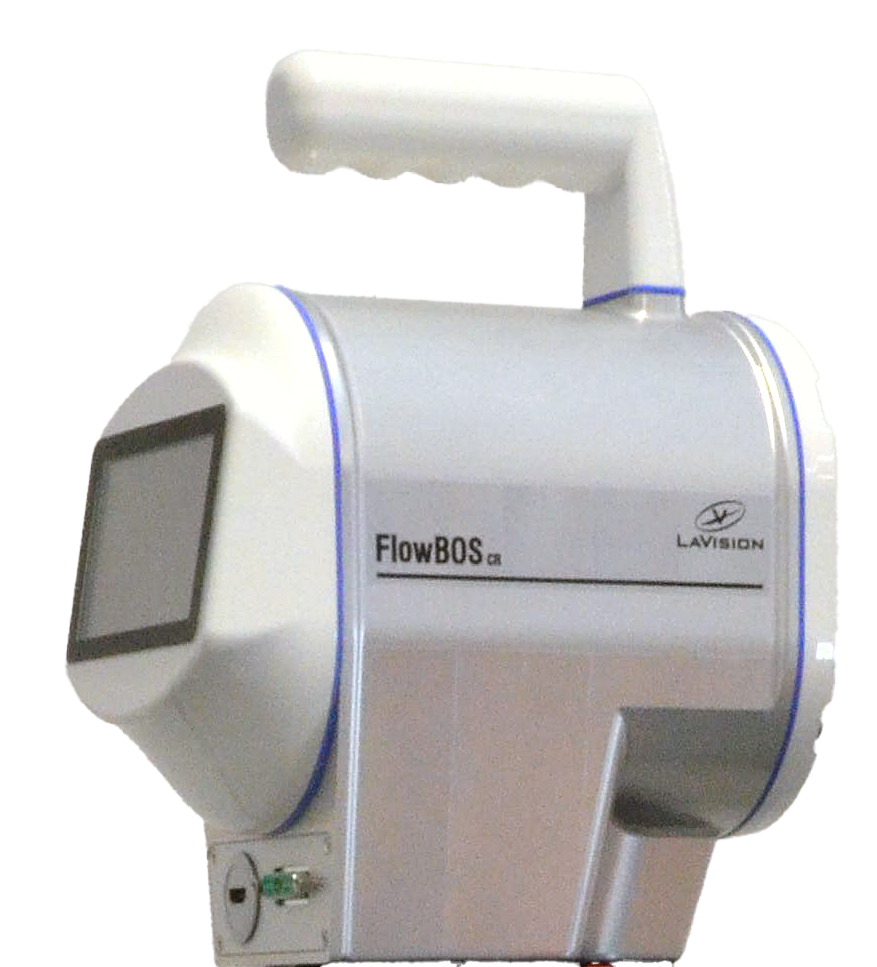

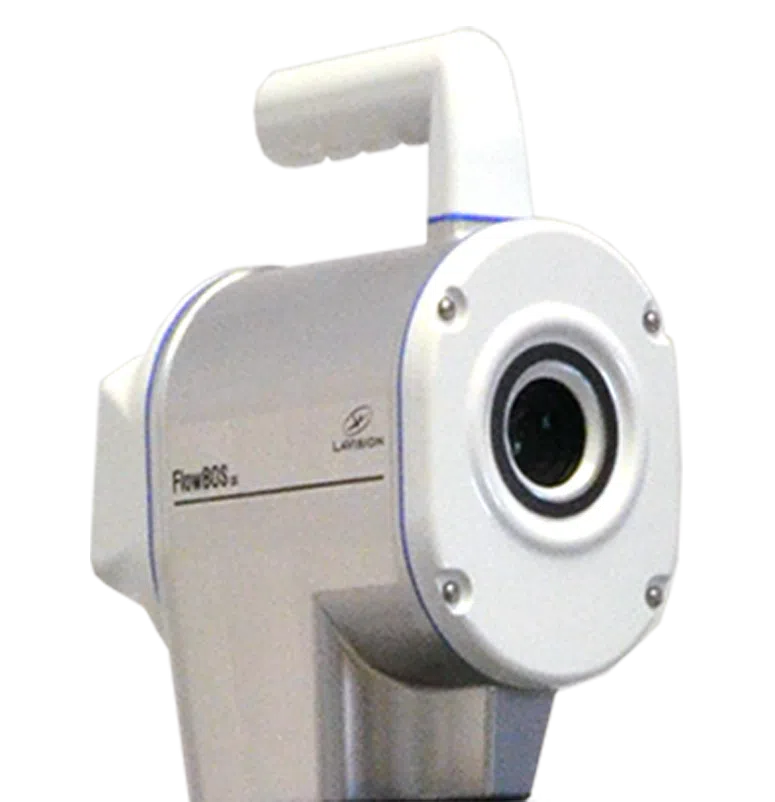

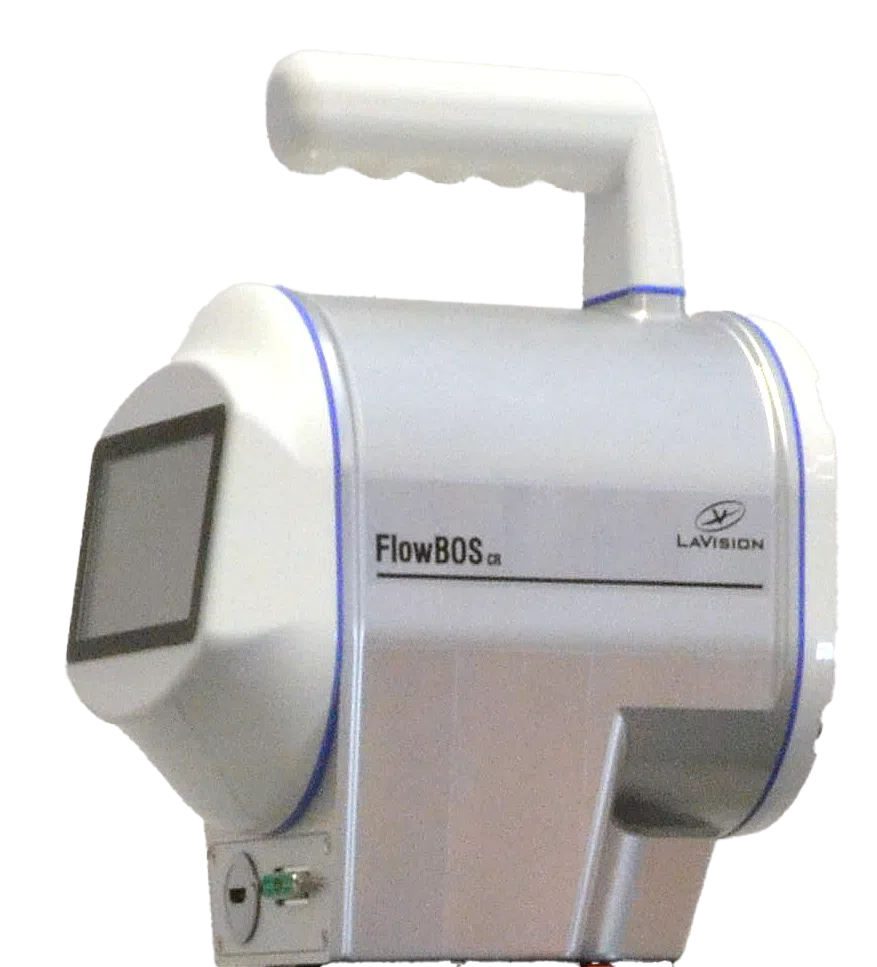

Die LaVision FlowBOS Camera CR wurde speziell für den Einsatz in Reinräumen entwickelt und ermöglicht die präzise Visualisierung von Luft- und Gasströmungen unter höchsten Sauberkeitsanforderungen. Das kamerabasierte BOS-System (Background Oriented Schlieren) liefert berührungslose, partikelarme Messdaten in Echtzeit – ideal für die Qualitätskontrolle und Optimierung strömungskritischer Prozesse in der Halbleiterfertigung, Pharmaindustrie oder Medizintechnik.
Warum FlowBOS CR die perfekte Lösung für den Reinraum ist
Videoaufnahme
Kamerasensor
12 MPix, rauscharm, 12 Bit Gehäusemaße Kamera: 250 × 215 × 120 mm³ / Projektor: 160 × 70 × 70 mm³
Schutzklasse
Berührungslose Messung ohne Partikelemission
IP67-geschütztes Kameragehäuse
Höchste Auflösung und Empfindlichkeit
Cleanroom-Housing mit Filterlüftereinheit
Modulare Seeding-Lösungen
Tracergas-Zufuhr über Handgerät oder Seeding Rake mit fein regelbarer Steuerung. Technische Highlights der FlowBOS Camera CR: Arbeitsabstand (WOD): 0,3 m – 10 m; Messdistanz zur Oberfläche: 10 % – 80 % des WOD; Temperaturdifferenz detektierbar: > 2 K (thermische Flüsse); Räumliche Auflösung: 1 % des Sichtfelds (z. B. 1 cm bei 1 m FOV)
Sytemausstattung:

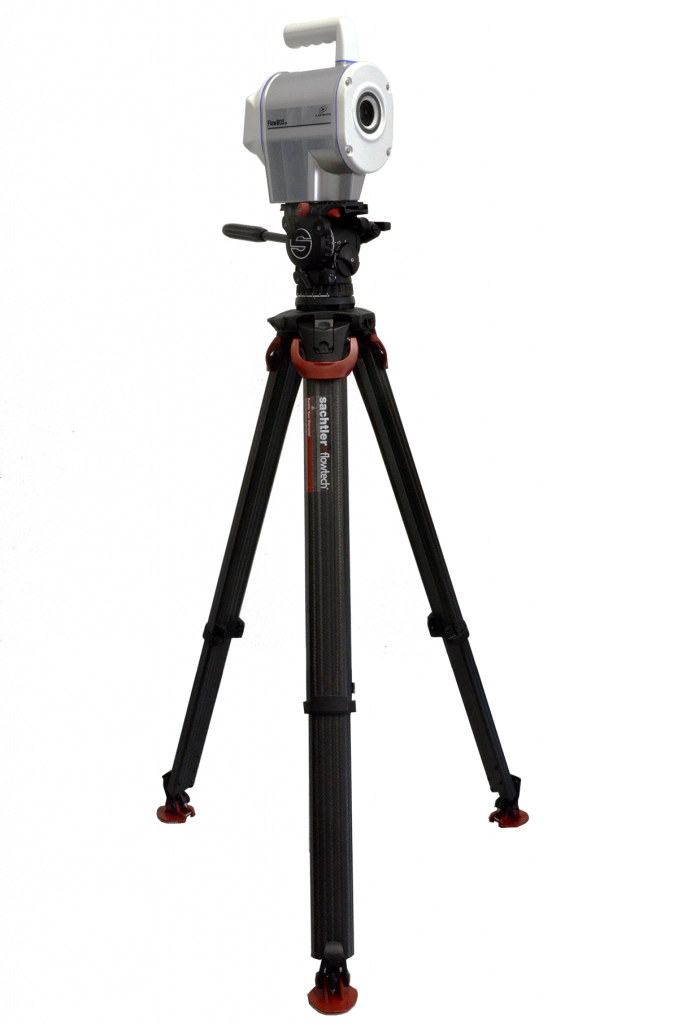

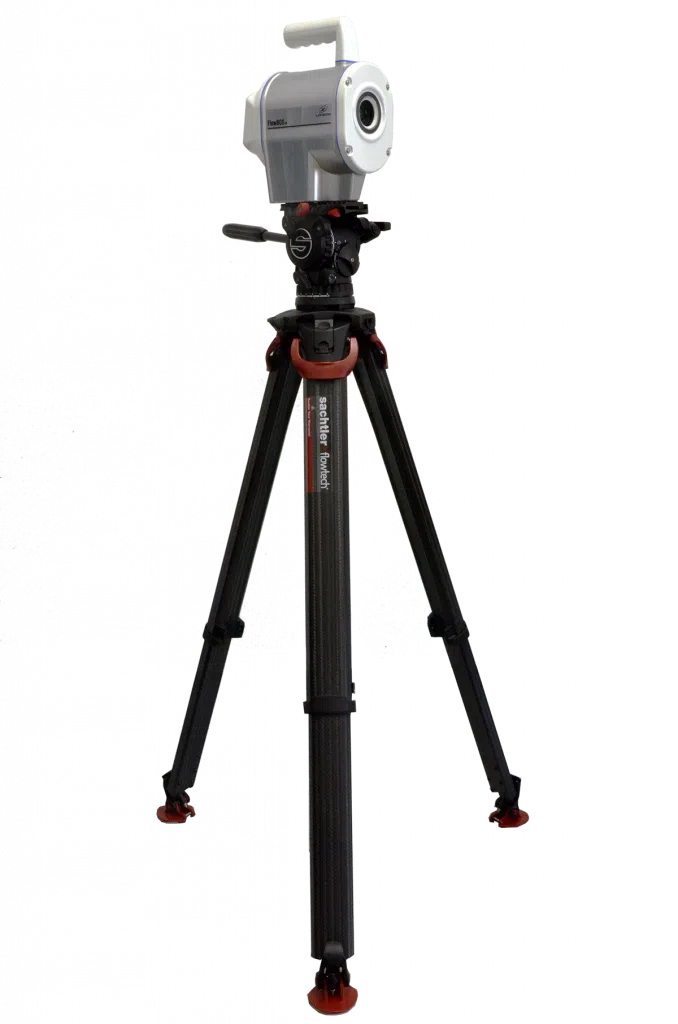

- FlowBOS Kameraeinheit mit hochsensitivem BOS-Sensor und Stativ
- Tablet & Laptop zur mobilen Steuerung und Live-Visualisierung
- Leistungsfähiger Controller mit Transportkoffern für sicheren Einsatz
- Benutzerfreundliche Bedienungsoberfläche zur Systemeinrichtung, Videoaufnahme, Schwingungskorrektur und Live-Analyse
Optionales Zubehör & Konfigurationsmöglichkeiten:
- Handgerät oder Seeding-Rake mit mehreren Düsen & softwaregesteuerten Durchflussmessern
- Tracergas flexibel vor Ort mischbar oder vorkonfektioniert erhältlich. Auswahl an BOS-Mustern zur optimalen Anpassung an Messumgebung und Signalstärke
- Cleanroom-Housing mit Filterlüftereinheit zum Schutz vor Partikelfreisetzung aus dem Controller
